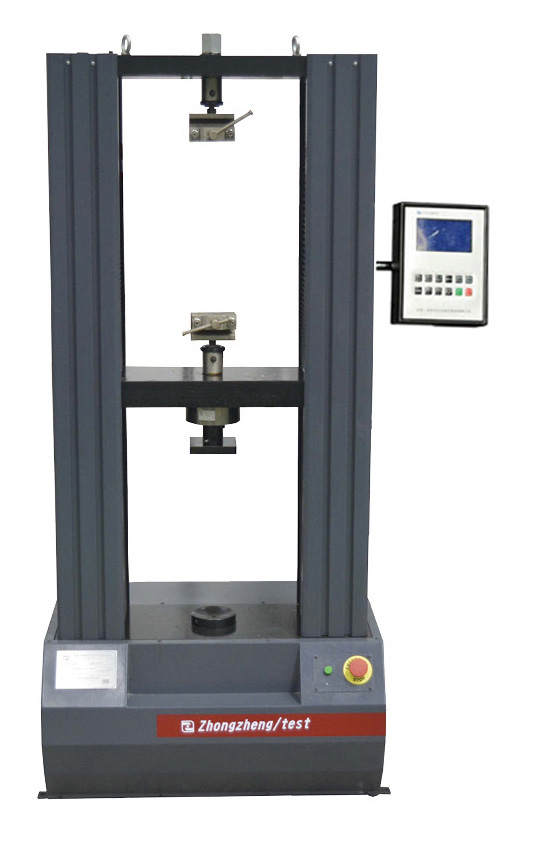

WDW-S100A电子万能试验机

（注：图片仅供参考以实物为准）

一、 功能与用途

该试验机采用高精度步进电动机作为动力源，单片微机实时显示试验数据和试验状态，对试验过程的控制是通过单片机自动控制来实现的。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，可自动计算最大试验力值、断裂力值等试验数据。

二、 主要技术指标

1） 传感器最大试验力：100kN；

2） 试验力准确测量范围：2～100 kN；（不分档）

3） 试验力测量准确度：±1%；

4） 位移分辨率：0.01mm；

5） 位移速度控制范围：0.01～300mm/min；

6） 拉伸试验空间：0～600mm；

7） 压缩试验空间：0～600mm；

8） 试验空间宽度：0～400mm；

9） 供电电源功率：约1000W，220V，50Hz。

三、 主要配置

1） 100kN主机一台；

2） 专用平钳口0－7mm拉伸辅具一付

（注：也可选配其他尺寸钳口，每付报价1200元）；

3） 高精度步进电机一台；

4） 伺服调速系统一套；

5） 高精度负荷传感器一只；

6） 液晶数显控制系统一套。

四、 功能介绍

1） 自动停机：试样断裂后，移动横梁自动停止；

2） 自动标定：系统可自动实现示值准确度的标定；

3） 过程实现：试验过程、测量、显示等均由单片机实现；

4） 限位保护：具有程控和机械两级限位保护；

5） 过载保护：当负荷超过各档最大值的3-5%时，自动停机。
