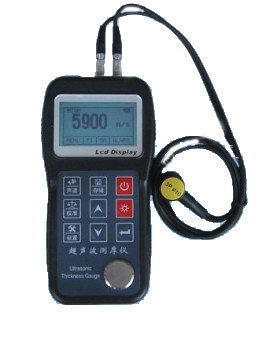

ST360超声波测厚仪

ST360超声波测厚仪，采用高性能、低功耗微处理器技术,适用于能使超声波以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。可对各种板材和各种加工零件作精确测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

一、技术参数

1.测量范围：0.75～300mm（探头决定）

2.分 辨 力：0.1mm /0.01mm可选
3.测量单位：公制与英制可选择
4.测量精度：±（0.5%H+0.04）mm H为被测物实际厚度
5.声速调节：1000~9999 m/s
6.存储数据：500个数据读值存储、查看和删除
7.最小厚度值捕获能力：具有最小厚度值捕获能力
8.工件表面温度：-10～60℃
9.测量周期：单点测量时4次/秒、扫描模式20次/秒
10.管材测量下限：Φ20 mm×3.0 mm（5Mhz探头）；    Φ15 mm×2.0 mm（7Mhz探头）   示值误差不超过±0.1 mm
11.校  准：4.0 mm（钢）
12.探头规格：Φ6 mm（选配）   Φ10 mm（选配）   Φ12 mm（选配）
13.电  源：AA型碱性电池1.5V（2节）
14.操作时间：连续操作可达250小时（不开背光）
15.外形尺寸：150×74×32 mm
16.重  量：238g

二、主要功能

▲ 高精度，高分辨率；

▲ 高低增益可调功能，可测铸件和超薄件

▲ 适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；

▲ 可选择（2M、5M、7M、高温）等不同频率、不同晶片尺寸的双晶探头使用；

▲ 可设置上下限值，对限值外的测量值自动报警；

▲ 具有探头零点校准，可对系统误差进行自动修正；

▲ 已知厚度可以反测声速，两点校准功能，提高测量精度；

▲ 具有最小厚度值捕获功能；

▲ 点阵LCD显示，白色高亮LED背光灯显示，适合灰暗环境中使用；

▲ 具有耦合状态提示、低电压指示、自动休眠、自动关机等节电功能；

▲ 小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；

三、仪器配置

表1仪器配置

表2探头选择

五、材料声速表
