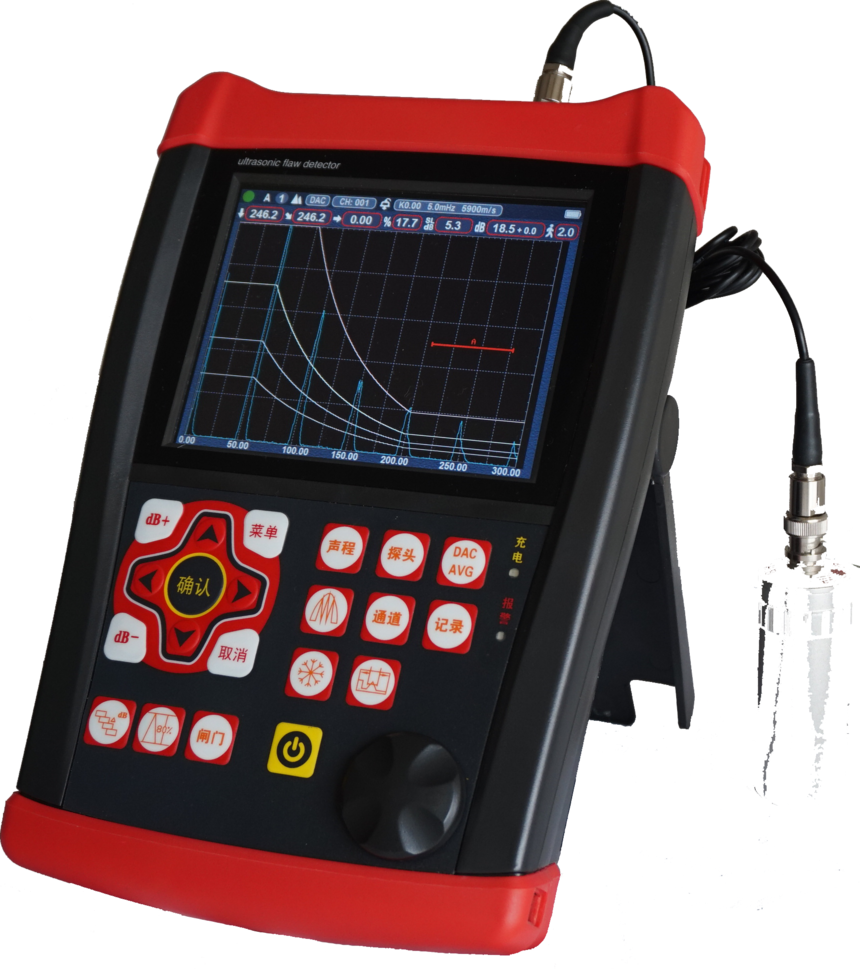

SH660数字超声波探伤仪

一、功能特点

★  探头校准、曲线制作等各种操作全程提示，对话框互动，无需看说明书

★  DAC、AVG、TCG、彩色腐蚀Bscan、AWS等工具齐全

★  重复发射率：30-3000Hz精准调节，高速扫查，绝不漏检

★  超高信噪比，波形清晰稳定，特殊的抗干扰设计，不惧恶劣工况

★  12位AD，高速采样，波形细腻，细节尽显，微小缺陷下灵敏度和分辨力超高

★  缺陷自动验收，智能评测，高清高亮显示，界面立体美观，人性化操作风格

★  高速实时探伤录像，各种探伤数据都可USB存储无限扩展

★  蓝牙无线传输，手机APP现场生成探伤报告，并实现打印

★  IP65防护标准，合金与硅胶结合外壳，坚固耐用，防水防尘，阻尼支架任意

★  单电15小时连续工作，电池自带独立充电控制，两块电池无限时连续工作

二、技术参数

检测范围：15米(钢中、纵波)，透射30米（可扩展）

声速范围：(100～20000)m/s

重复发射率：30-3000Hz 可调节

动态范围：≥38dB

垂直线性误差：≤2%

水平线性误差：≤0.1%

分 辨 力：>40dB(5P14)

灵敏度余量：>65dB(深200mmФ2平底孔)

数字抑制：(0～80)%，不影响线性与增益

探头类型：直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头

闸    门：进波门、失波门；单闸门、双闸门

报    警：蜂鸣报警，LED灯报警

电    源：直流（DC）9V

电池工作时间： 15小时

外型尺寸：260×175×60 (mm)

重   量 ：0.9Kkg

环境温度：(-10～50)℃

相对湿度：(20～95)%RH

脉冲幅度：100V、200V、300V、400V、500V分级选择，适用探头范围广

脉冲宽度：在(0.03～0.51)µs范围内连续调节，以匹配不同频率的探头

探头阻尼：50Ω、100Ω、150Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求

硬件实时采样：高分辨率10位AD转换器，采样速度320MHz，波形高度保真

检波方式：正半波、负半波、全波、射频检波

滤波频带：（0.2～20）MHz

闸门读数：单闸门和双闸门读数方式可选；闸门内峰值读数

总增益量：120 dB（设有0.1dB、1dB、2dB、6dB步进值）

插头插座：BNC/LEMO可选

注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得

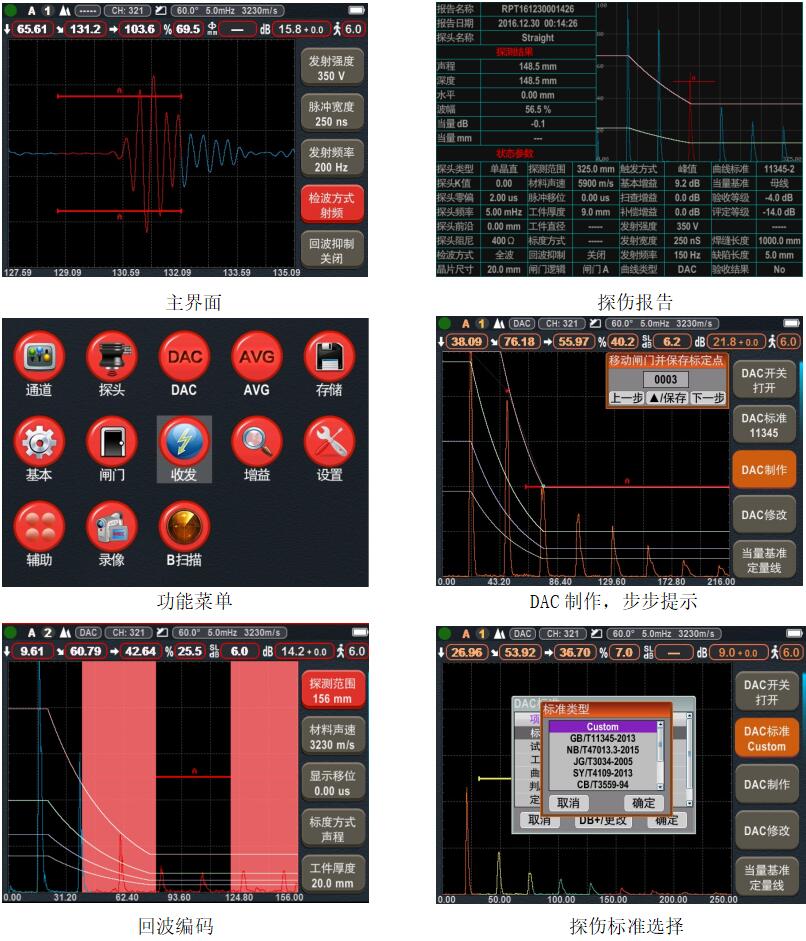

三、主要功能

●自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；　

●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；　

●自动增益、回波包络、峰值记忆功能提高了探伤效率；　

●φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值,大平底自动计算；　

●500个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；　

●可自由存储、回放1000幅A扫波形及数据（可扩展）；

●外接U盘，内部存储可以随时导出，也可以直接存储无限量的探伤存储文件。　

●探伤录像：探伤过程的动态录像，通过外部U盘扩展，可以实现无限时的高质量录像；

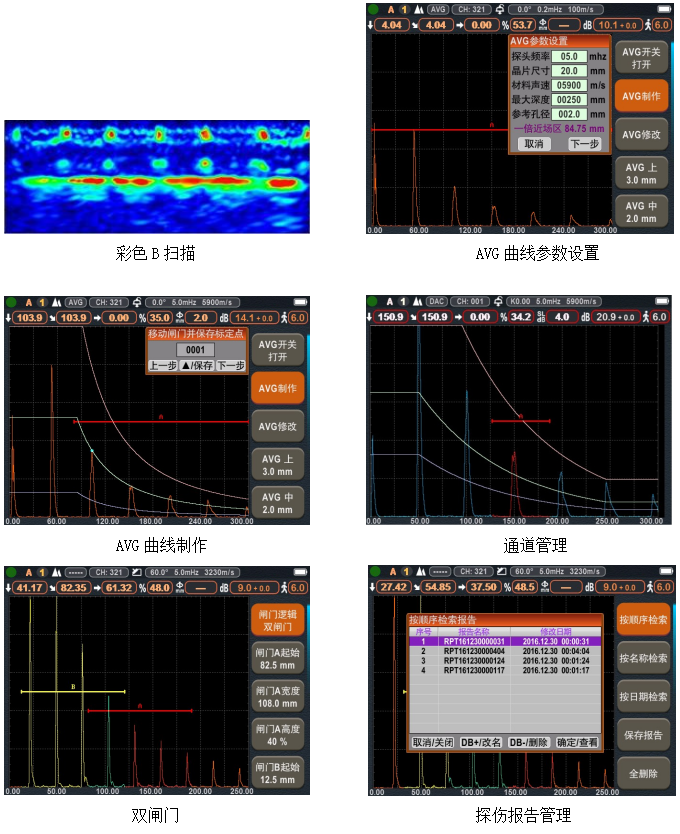

● DAC、TCG、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；

●B型扫描：实时扫查、显示横截面，可显示工件缺陷形状，使探测结果更直观。

●13个内置探伤标准可调出，可以自由输入任意行业标准；

●发射脉冲宽度和强度可调；

●蓝牙模式与手机和计算机通讯，实现探伤报告管理；　

●高性能安全环保锂电池供电，标配可连续工作10小时以上，选配可增加电池容量到15小时。　

●实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；　

●数字抑制，不影响增益和线性；　

●增益补偿：对表面粗糙度、厚工件远距离探伤等因素造成的Db衰减可进行修正；　

●曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置和深度；

●角度和K值两种输入方式；　

●回波次数分析；　

●回波编码：以不同颜色显示1~9次回波，便于判断缺陷位置；

●裂纹测高：利用端点衍射波自动测量、计算裂纹高度。  　

●DAC声光报警　

●屏幕的冻结和解冻　

●AWS D1.1/D1.5: 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”。

●角度和K值两种输入方式　

●波形填充　

●电源状态指示　

●捕捉标记　

●闸门内波形颜色标记

●闸门内展宽
