SCRATA粗糙度对比试块（31/48片）铸钢表面SCRATA图谱 原装进口

英国铸钢研究及贸易协会(STEEL CASTINGS RESEARCH AND TRADE ASSOCIATION 缩写为：SCRATA)更名为英国CTI铸造协会(CTI，Castings Technology Intemational)

一个铸件的粗糙度程度取决于制造工序（铸造、打磨、精加工等）。所用的铸造材料（型砂、涂料等）、铸造设备和浇铸合金。铸件表面如无象加工表面均匀的环状，就很难用机械仪器、光学仪器或传统的气动仪器来评估它的粗糙度。

但考虑到铸造或其它精加工方法做出的毛坯表面的不均匀性，比较器的规格应相对增大（等于或大于15000mm2，见注1），以便检验更可靠，给出重复而适当的结果。

Steel Castings Research and Trade Association(48片）：SCRATA比较器（1988年出版），用于确定铸钢件的表面质量，SCRATA显示比较器的规格为100mm×150mm （其比较面积大致为15000mm2~15500mm2）。

SCRATA样板粗糙度对比试块检验标准

 SCRATA样板粗糙度对比试块检验标准(48片）：SCRATA比较器（1988年出版），用于确*铸钢件的表面质量，SCRATA显示比较器的规格为100mm×150mm （其比较面积大致为15000mm2~15500mm2）。

SCRATA样板 ASTM A802 粗糙度对比试块 SCRATA图谱

适用于ASTM A802/A802M ? 95 (2006)钢铸件表面目测验收标准规程的31个样块如下：

· Surface Roughness (A) 表面粗糙度(A)

· Surface Inclusions (B) 表面夹杂(B)

· Gas Porosity (C) 气孔(C)

· Laps and Cold Shuts (D) 皱褶和冷隔(D)

· Scabs (E) 铸疤(E)

· Chaplets (F) 型芯撑(F)

· Surface Finish ? Thermal Dressing (G)表面处理-热抛光(G)

· Surface Finish ? Mechanical Dressing (H)表面处理-机械抛光(H)

· Welds (J) 焊缝(J)

· Hot Tears 热裂纹

· Mechanical Dressing - Chipping 机械抛光-切削

 48个的样板集适用于ISO 11971:2008 钢和铁铸件?表面质量的外观检验；BS EN 1370:1997 铸造?目视比较仪检查表面粗糙度；BS EN 12454:1998 砂型铸件铸造表面缺陷的目视检查。（如果已有ASTM A802样块集，*以购买17块的升级样块集）

 第3组有14个样块，基于BS 7900:1998 精密钢铸件表面特征的检验规范，适用于采用精密铸造工艺制造的铸钢件采购

· Resin Shell Process (V) 树脂壳法(V)

· Lost Polystyrene Process (W) 聚苯乙烯消失模铸造(W)

· Shaw Process (X) 萧氏精密造模法(X)

· Lost Wax Process (Y) 失蜡法(Y)

· Fettled Surfaces (Z) 修整铸件(Z)

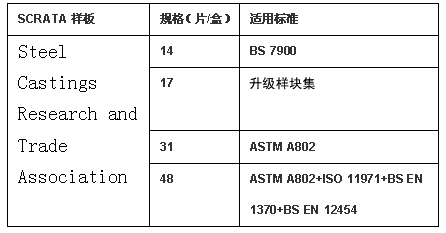

1. Full Set (48 comparators + A4 book)  全套 (48个样块)

2.ASTM A802 set (31 comparators + A5book)  ASTM A802样块集 (31个样块)

3.Upgrade set (17 comparators + A4book)  升级样块集’ (17个样块)

4.Precision castings (14 comparators and a copy of BS 7900:1998) 精密铸造’ (14个样块和BS 7900: 标准文本一份)
