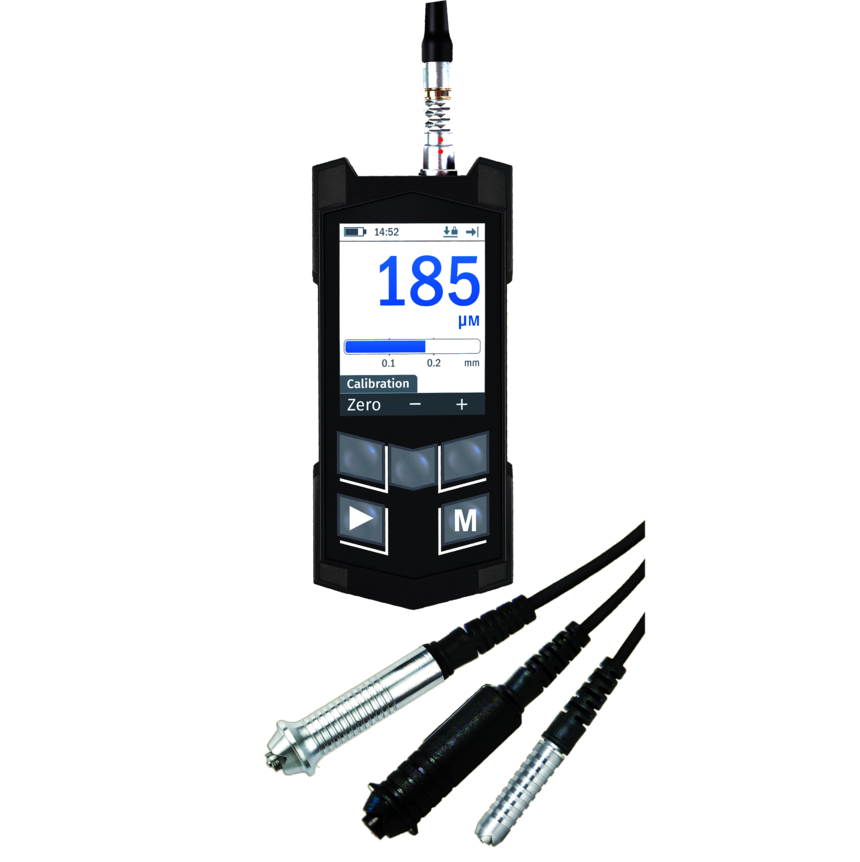

K6-C多功能涂层测厚仪

 产品用途：

1、钢制品的电镀层（锌、铬、镍、镉、银、锡、及其他涂层）。

2、有色金属制品的电镀层（锌、铬、镍、镉、银、锡、及其他涂层）。

3、钢制品的涂层、涂漆、瓷釉、粉末、玛?脂、及其他绝缘涂层。

4、黑色与有色金属的阳极氧化氧化物涂层、磷化物涂层、及其他绝缘涂层。

5、特殊绝缘涂层和厚金属涂层，电镀涂层。

6、管道与圆柱形制品的内表面涂层。

7、印刷电路板的铜箔。

8、有色导体材料制成的薄板和绝缘材料制品的电镀涂层。

9、两层组分涂层。

10、混凝土保护层以及测定混凝土中的钢筋位置。

11、一端和两端带入口的大型纤薄玻璃和碳纤维增强塑料制品的壁厚测量（生产过程中和交付过程中的测量）。

12、测量沟槽深度，以及喷砂或砂砾冲击之后的表面粗糙度评估。

13、控制天气条件（空气湿度，空气与金属表面温度，露点温度，以及测定温度变化参数）。

产品优势：

1、自动求平均带上限和下限值。

2、测量结果显示在统计样本中。

3、扫描模式带上限和下限值。

4、对角2.4英寸TFT彩色显示屏，内置锂电池。

5、符合人体工程学的防震设计，角部带橡胶保护。

6、键盘带功能键，可根据设备工作模式调整用途；用户界面友好、直观。

7、附加模式和设备设置。

8、符合人体工程学的小尺寸耐磨传感器扩展组件。

9、支持多个校准特性的传感器（对于PH3系列探针，最多支持6个；对于NF-G探针，最多支持4个；对于F-G探针，最多支持2个）。

基本技术特点：

测量范围

测量范围：0.5 µm ? 120 mm

传感器数量

可由客户自行选择

校准方法

·附加单点校准

·两点校准

·单点（带自动乘法校正）

电脑连接

USB 2.0 通道

温度范围

·对于设备：-30……+40℃

·对于传感器：-40……+50℃（对于高温传感器，温度可高达+350℃）

电源

内置锂离子电池，3.7?4.2 V, 1500?1700 mАh

总体尺寸

60×125×25mm

电子单元重量

120g

连续工作时间

12小时以上

充电时间

4小时

质保期

仪器主机-3年

传感器-2年

交付组件

仪器主机及传感器（数量与型号可由客户选择）

充电器

涂层厚度及基板参考样件（根据选定的传感器）

mini-USB — USB A 型电脑连接线

操作说明书

防震包装箱

传感器技术参数

磁感应和电涡流二合一探头

FNF

用于测量可导电的铁磁性和非铁磁性基体上的涂层、粉末层、塑料层、瓷釉以及其它非导电涂层厚度。

技术特性：

测量范围：0-1500μm (1.5mm)

测量精度：±(0.015T + 1)μm

测量区域的直径：6mm

最小基板直径：凸面/凹面 Φ4mm/Φ12mm

尺寸：Φ21×90mm

磁感应探头

对于铁磁性基材的涂层厚度测量，K6-C的F系列探头包含一个校准特性曲线。

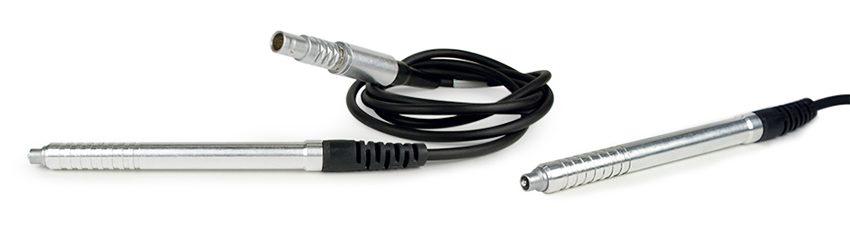

F0

用于测量小尺寸部件（小曲率半径）上的电镀层（锌、铬、镉等）和绝缘层（塑料、涂漆等），以及铁磁性材料上难以触及的部位。

技术特性：

测量范围： 0-300μm （0.3mm）

测量精度：±(0.02T+1) µm

测量区域的直径：Φ3mm

基板的最小直径：Φ4.5mm （Φ1 mm）

尺寸：Φ9 ×34 mm

注：笔型探针；固定测量系统；测量区域的最小直径完全不受涂层电导率的影响。

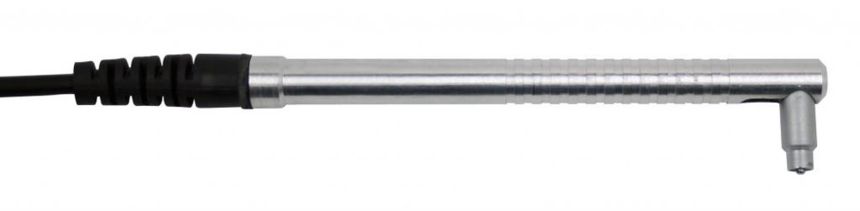

F0/90

用于测量小尺寸部件（小曲率半径）上的电镀层（锌、铬、镉等）和绝缘层（塑料、涂漆等），以及铁磁性材料上难以触及的部位。

技术特性：

测量范围： 0-300μm （0.3mm）

测量精度：±(0.02T+1) µm

测量区域的直径：Φ3mm

基板的最小直径：Φ4.5mm (Φ1 mm)

尺寸：Φ20×127 mm

F1

用于测量铁磁性材料制成的小尺寸部件上的电镀层（锌、铬、镉等）和绝缘涂层（塑料、油漆等），金属涂层尤为合适。

技术特性：

测量范围： 0-500μm （0.5mm）

测量精度：±(0.02T+1) µm

测量区域的直径：Φ4mm

基板的最小直径：Φ4.5mm (Φ1 mm)

尺寸：Φ9 ×65 mm

注：配备弹簧测量系统的耐磨探头，用于控制电镀涂层，完全不受涂层电导率的影响。

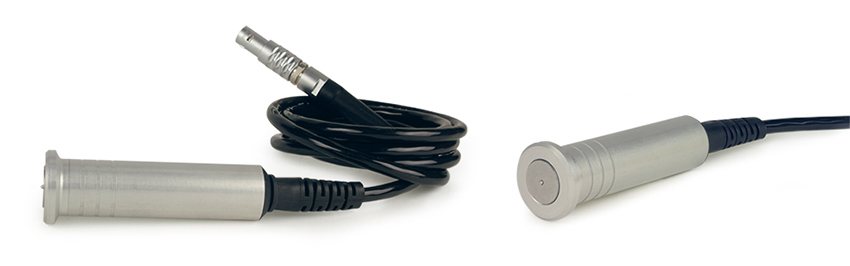

F2

用于测量铁磁性材料上的非导电涂层（涂层、粉末涂层、阳极氧化涂层等）以及可导电的非铁磁性涂层（锌、铬等）。测量范围高达2毫米。

技术特性：

测量范围： 0-2000μm （2mm）

测量精度：±0.02T µm

测量区域的直径：Φ6mm

基板的最小直径：Φ9mm (Φ1.5 mm)

尺寸：Φ19 ×83 mm

注：配备弹簧测量系统的探头。使用硬质金属材料做为探头前端，防止探头磨损。

F3

用于测量铁磁性材料上的非导电涂层（涂层、粉末涂层、阳极氧化涂层等）以及可导电的非铁磁性涂层（锌、铬等）。测量范围高达6毫米。

技术特性：

测量范围： 0-6000μm（6mm）

测量精度：±0.02Tμm

测量区域的直径：Φ8mm

基板的最小直径：Φ10.5mm (Φ2.5 mm)

尺寸：Φ19 ×83 mm

注：带有弹簧测量系统的探头用于厚涂层测量。

F4

在粗糙的钢基材表面测量沥青、塑料、金属箔、耐火材料和其它非铁磁性涂层（包括特殊设计的涂层）厚度。

技术特性：

测量范围：0-8mm

给定范围内的测量精度：0-6 mm：≤±（0.015T + 0.01）mm； 6-8mm：≤±0.02T

最小基板直径：内/外直径 Φ5mm/Φ18.5mm

测量区域的直径： 12mm

尺寸： Φ15×49mm

F5

在粗糙的钢基材表面测量沥青、塑料、金属箔、耐火材料和其它非铁磁性涂层（包括特殊设计的涂层）厚度。

技术特性：

测量范围：0-10mm

给定范围内的测量精度：0-8 mm：≤±（0.015T + 0.01）mm； 8-10mm：≤±0.02T

最小基板直径：内/外直径 Φ7/Φ57mm

测量区域的直径：17mm

尺寸：Φ23×58mm

电涡流探头

对于非铁磁性基材的涂层厚度测量，K6-C的NF系列探头包含一个校准特性曲线。

NF0

用于测量导电非铁磁性材料制成的工件上的非导电涂层（涂层、粉末涂层、阳极氧化涂层等）以及可导电的非铁磁性涂层（锡、锌等）。测量范围高达0.5毫米。

技术特性：

测量范围：0-500μm（0.5mm）

测量精度：±(0.02T+1) µm

测量区域的直径：Φ1.5mm

尺寸：Φ6 ×35mm

注：探头与弹簧测量系统相结合，现代材料的使用确保了探头的高强度和钢性。

NF1

用于测量导电非铁磁性材料制成的工件上的非导电涂层（涂层、粉末涂层、阳极氧化涂层等）以及可导电的非铁磁性涂层（锡、锌等）。测量范围高达2毫米。

技术特性：

测量范围：0-2000μm（2mm）

测量精度：±0.02T µm

测量区域的直径：Φ4.7mm

尺寸：Φ6 ×35mm

注：探头与弹簧测量系统相结合，现代材料的使用确保了探头的高强度和钢性。

NF2

用于测量金属基体上较厚的非导电涂层。

技术特性：

测量范围：0-15000μm（15mm）

测量精度：±0.02T µm

测量区域的直径：Φ20mm

基板的最小直径：Φ12mm （Φ5 mm）

尺寸：Φ15 ×85mm

NF3

用于测量金属基体上较厚的非导电涂层。

技术特性：

测量范围：0-30mm

测量精度：±0.02T µm

测量区域的直径：Φ40mm

基板的最小直径：Φ45mm（Φ15mm）

尺寸：Φ23 ×88mm

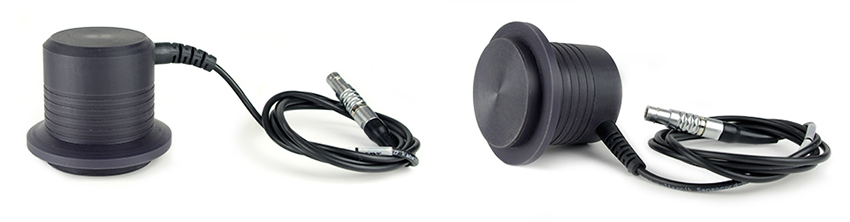

NF4

用于测量金属基体上较厚的非导电涂层。

技术特性：

测量范围：0-70mm

测量精度：0-40mm: ≤(1% ± 0.1)；40-70mm: 2%

测量区域的直径：Φ90mm

基板的最小直径：Φ270mm（Φ80mm）

尺寸：Φ80×60mm

注：探头与弹簧测量系统相结合。现场作业环境下耐受高温，显示稳定。

相涡流测量探头

K6-C的PH系列探头包含一个“涂层/基体”特性曲线。

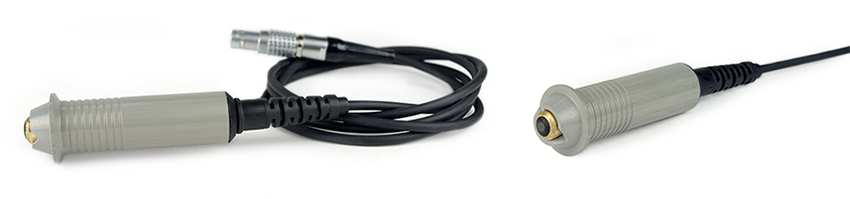

PH1

用于测量钢基体上的电解镍、锌和其他电镀涂层。

技术特性：

测量范围：0-120μm

测量精度：≤±(0.03T + 1) µm

测量区域的直径：Φ4.7mm

基板的最小直径：Φ1mm

尺寸：Φ12 ×40mm

注：可控制绝缘层下的电镀涂层。

PH3

用于测量电镀涂层（锌、铬、镍、铜、镉等）。

技术特性：PH3-0,2 || PH3-1,8

测量范围：0-120μm || 40 μm

测量精度：≤±(0.03T + 1) || ≤±(0.03T + 1) µm

测量区域的直径：Φ1 mm ||Φ1mm

基板的最小直径：Φ1 mm ||Φ75mm

尺寸：Φ6 ×50mm ||Φ6×50mm

注：可控制绝缘层下的电镀涂层。

专用探头

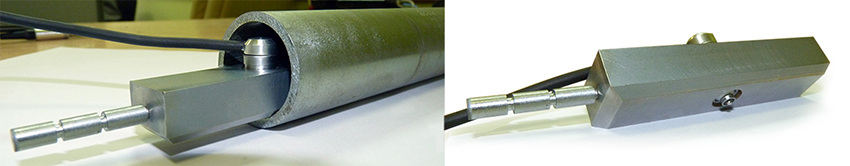

F×P，NF×P

用于测量铁磁性(F×P)和非铁磁性(NF×P)材料制成的管道内部。

技术特性：

测量范围：0-2 μm

测量精度：≤±( 0.02T+ 0.001) μm

测量区域的直径：Φ4.7mm

管道的最小直径：Φ14mm

注：探头设计有手动操作模式。管道两侧开口。耐磨探头的使用取决于管道直径与长度。

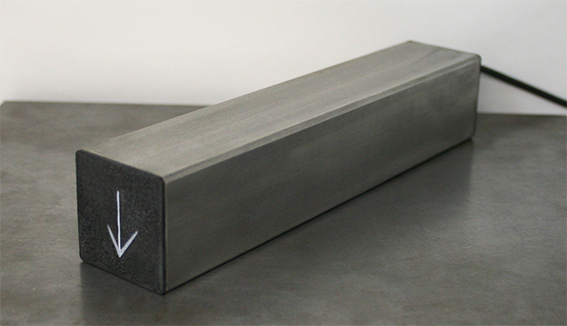

FR1

用于测量混凝土中的加强筋的深度与位置。

技术特性：

测量范围：0-70 mm

测量精度：≤±(0.05T + 0.1) mm

钢筋的直径：Φ3-40 mm

混凝土尺寸：100x30x50mm

注：适用混凝土厚度与钢筋直径较宽范围的情况。

FR2

用于测量铁磁性表面上的较厚（厚达120 mm）保护涂层。

技术特性：

测量范围：1-120 mm

测量精度：≤±(0.05T + 0.1) mm

尺寸：180x30x50mm

R

用于涂漆之前喷砂之后的粗糙度测量。

技术特性：

测量范围：3-300 µ m

测量精度： ≤± 0.02 Rz

尺寸：Φ12×45mm

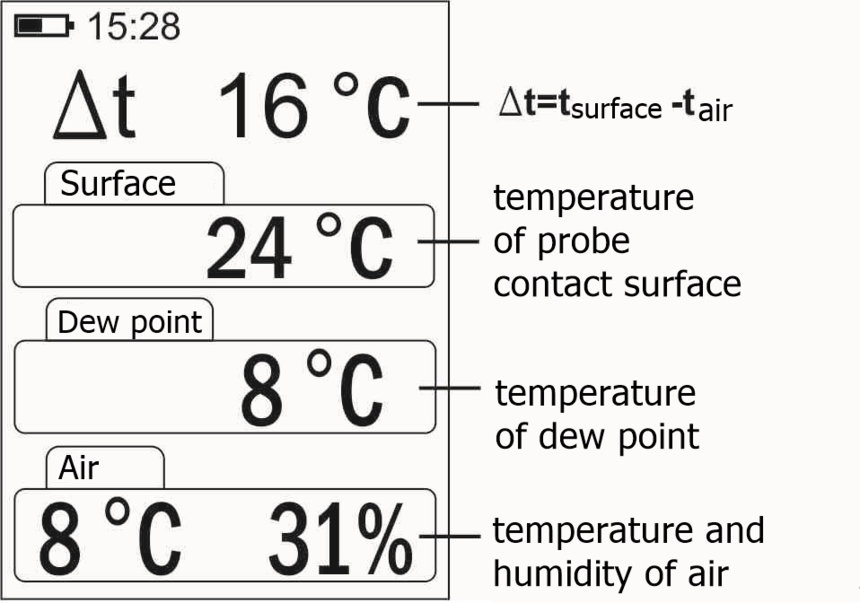

THDC

用于测量金属表面温度、空气温度、相对空气湿度、露点温度，计算金属表面温度与露点温度之间的差值（在金属制品涂漆过程中检查作业状况）。

注：当THDC探头与设备连接时，显示器将显示上图数据。

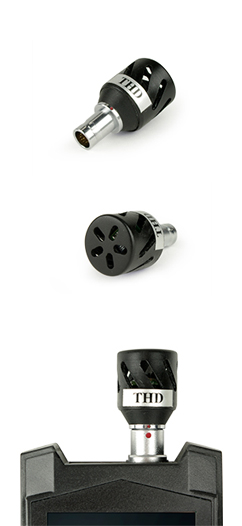

THD

用于涂漆过程中的空气温度、湿度和露点测量。
