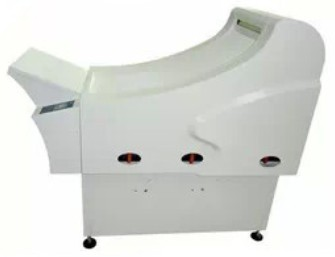

全自动工业用X胶片洗片机GV-3000型

一、产品概述

传动部分：

该机的传动部由直流电机、减速机、测速盘、光电测速组、电机支架、主传动轴组、传动架、链轮和链条等组成。

药水槽部分：

药水槽部分由药水槽体、过滤循环出水管、过滤器、溢流槽、循环进水喷管、加热管、温度探测器和液位传感器等组成。

干燥部分：

干燥部分是由PVC左右墙板、支撑轴、传动齿轮、输片辊轮、干燥风管、前后盖板、风道和温度传感器等组成。确保安全传送任何尺寸的胶片。

电气控制面板：

美观大气的触摸按键，调节范围宽阔，掌握使用亦轻松自如。能更方便、更准确的控制洗片机的运作。

二、功能特点

l 工业射线探伤新装备。

l 操作简便，优质高效。

l 确保胶片传送，无卡片、无划痕现象。

l GV-3000工业自动X线洗片机是一台可洗多种X线胶片的智能洗片机。

l 具有操作简单，可靠性好，寿命长等优点。机器采用整体设计，不会渗漏、不变形、不卡片等性能。药液连续不断循环，防止药液老化，提高影像的图像质量。

三、技术参数

■冲洗胶片的宽度为:有80mm,120mm、356mm三种规格，长度不限。

■冲洗胶片全过程工艺时间180~900秒

连续可调，允许误差±10％。

■洗片能力：

  冲洗356mm×432mm胶片时：74片/小时（180秒工艺）实际少于该数。

  冲洗80mm×300mm胶片时：422片/小时（180秒工艺）实际少于该数。

■整个洗片过程采用微机控制的方式

■体积：1300mm×700mm×1200mm
